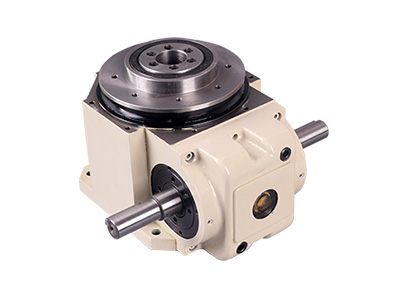

格圖凸輪分割器廠家詳細介紹下凸輪分割器的安裝步驟:
1、機體的安裝:
( 1 )、凸輪分割器是經精密加工和正確裝配調整而得到的高精度分割機構。用戶使用前,不得擅自調整、拆卸、組裝。
( 2 )、確認分割器安裝面有無損傷,如有損傷,用油石修整。
( 3 )、找正輸入、輸出軸的位置,加注定位銷,均勻地擰緊螺釘。
( 4 )、凸輪分割器承受脈動負荷力矩作用,安裝必須十分牢固。由于分割器安裝面相對于輸入、輸出軸的垂直或平行度較高,設備的安裝基一定要保證使分割器的輸入、輸出軸方向與設備所需的輸入、輸出方向同軸。不能偏斜或偏心。否則,不但影響到輸出精度,而且會嚴重地損壞分割器。因為這時,該分割器處于不正常的受力狀態。
2 、輸入、輸出軸的安裝:
與分割器輸入、輸出軸有關的聯接,應是在回轉方向上剛性好,沒有反向沖擊、旋轉穩定的聯接。在分割器的輸入、輸出軸上安裝轉臺、鏈輪、皮帶輪、齒輪、法蘭盤等聯接時要注意。
( 1 )、絕對禁止用錘子強力擊打,無理沖擊。以免損壞分割器內部的凸輪和滾針軸承。
( 2 )、輸入、輸出軸及其外伸剛性軸不能無理架設,應進行充分的中心調整。
( 3 )、輸入、輸出軸是精加工的 h6 級,孔徑精加工成 H6 級,壓入較理想。在此要避免孔、軸上下極限偏差的配合。鍵聯接不能過松。
( 4 )、加工零件、附件、夾具、工具安裝時,相對于工作臺的偏心或工步誤差要通過儀器檢測調整消除。
輸入驅動系統、輸出傳動系統的結構及聯接、與分割器輸入軸相連接的驅動件有:皮帶輪、鏈輪、同步帶輪、齒輪、聯軸器等。由于負荷脈動,凸輪軸轉矩在一周中有正負變化。而凸輪特性只有在凸輪軸以一定速度轉動時,才能得以發揮。
所以凸輪軸旋轉的不穩定性給分割器所加的轉矩會明顯增大,給間歇運動造成惡劣的影響。因此,凸輪軸上不能用產生滑動的皮帶,產生脈動的鏈條和有間隙的齒輪驅動。使用皮帶或鏈條必須脹緊。使用齒輪精度要高,要消除嚙合間隙。
使用同步帶的優點較多:與其它動作同步;傳送帶與皮帶輪既是摩擦也不產生間隙;振動小,可實現高速;選用大直徑的皮帶輪,飛輪效果好。
一般情況下,凸輪分割器輸入軸形成為軸輸入鍵連接結構。在傳動過程中,由于諸因素的不穩定性和驅動負荷的脈動性,很容易使鍵連接松動,出現配合間隙。使輸入軸運動不連續,產生沖擊。這樣不僅連接件易損壞其內部的凸輪和滾針軸承。所以,格圖精密小編提醒大家在連接時要仔細調整,在使用過程中要時常檢查。
