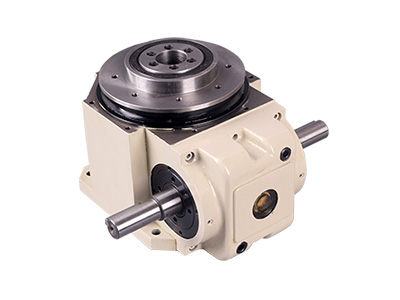

轉臺是一款新型的減速機產品。根據不同的減速比可以得到不同的輸出轉速，用于多種旋轉運動場合。可取代DD MOTOR與凸輪分割器。在兩者之間取得平衡，重復定位精度≦5秒，馬達輕松配置，承載穩重，可搭配AC伺服馬達或步進馬達做任意角度分割，既可滿足分割器無法達到之?dāng)?shù)位控制，定位精度又可媲美DD馬達。
轉臺通過電機驅動，實現角度調整自動化。精加工蝸輪蝸桿或齒輪傳動，角度調整無限。精密軸系設計，使其具有高精密，大承載的特性；步進電機與傳動件通過進口高品質彈性聯軸器連接，排除空間和加工形位誤差。旋轉臺面外圈刻度直觀；標準接口，方便信號傳輸；手動手輪配置，電控手動均可。
應用
轉臺直接取代凸輪分割器和DD馬達，中空旋轉平臺是一個高定位精度的數位化旋轉平臺，具有低成本高精度的優勢，在旋轉平臺類占據著強大的市場。
特點
中空結構
轉臺中空旋轉平臺的轉盤為中空結構，伺服電機連接在側邊，方便冶具中的氣管、電線安裝。
高重復定位精度
轉臺中空旋轉平臺采用單級螺旋齒輪減速方式來增大輸出扭矩，齒輪精度等級達5級以下，加之靈活的調隙機構，通過改變兩齒輪中心距的方式來控制側隙，使得中空旋轉平臺的空回極小，重復定位精度在5弧秒以下。
高剛性
轉臺中空旋轉平臺的轉盤由一套精密交叉滾子軸承支撐，軸承中的滾子呈90度交錯排列，并且滾子直徑略大于軸承內圈與外圈間的滾道尺寸，使得交叉滾子軸承的內外圈及滾子之間存在預緊力，由此軸承支撐的伺服旋轉平臺轉盤能夠承 受徑向、軸向、傾覆等各種力矩，其剛性是傳統軸承的10倍以上。
高旋轉精度
轉臺伺服旋轉平臺在組裝完成后，以平臺的交叉滾子軸承為旋轉中心，再次對轉盤的外徑，端面進行磨削（標準級為精車），保證轉盤的同軸度，平行度等形位公差。
馬達任意配置
轉臺中空旋轉平臺通過定制法蘭及輸入軸孔的方式靈活變換接口尺寸大小，適合連接任意品牌的伺服電機。
